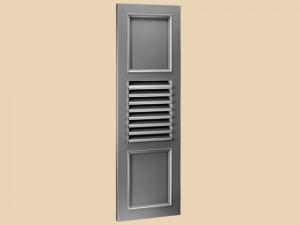

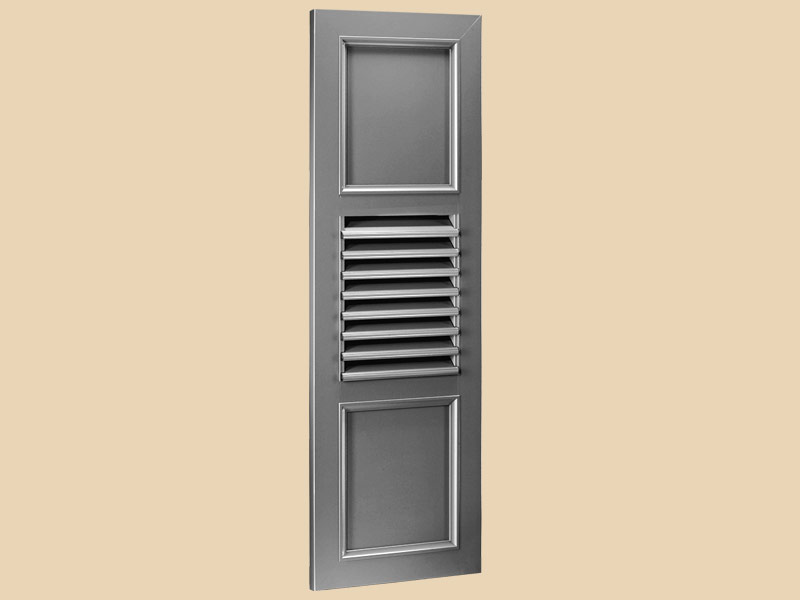

LINZ
Oberfläche
Feinstruktur-Matt (Standard), Seidenglanz, Matt Pulverbeschichtung 200 °C
vor dem Zusammenbau
Farben
RAL Classic, RAL Design, NCS, VSR
Hinweise
aufteilung 1/3 oben, 1/3 Mitte, 1/3 Unten; Einteilung nach
Maßangabe möglich (abhängig von Lamellenaufteilung)
Lamellen stehen 10 mm seitlich über den Rahmen
Lamellenendkappen aus schwarzem oder weißem Kunststoff
Einsätze austauschbar
Entwässerungsbohrung unten im Rahmen
Bei Sonderformen wird für den oberen Einsatz aus technischen Gründen ein anderes
Aufnahmeprofi l eingesetzt
Bei Sonderformen kein
Elektroantrieb
Elektroantrieb
Elektroantrieb
Elektroantrieb
und Dekor möglich
Bei Verwendung eines Ladenverschlusses (Art.-Nr. 5315/5316) sind Unterlagen nötig (Art.-Nr. 5323)
Standardachsabstand der Lamelle 50 mm (variiert je nach Flügelhöhe)
bei Sonderformen nur bedingt einsetzbar
LINZ
LINZ
Maße min./max.
Breite: 280 bis 800 mm
Höhe: 800 bis 2500 mm
Vorschub min./max.
45,0 – 55,0 mm
Neigungswinkel min./max.
45°
Gewicht
ca. 9 kg/m²

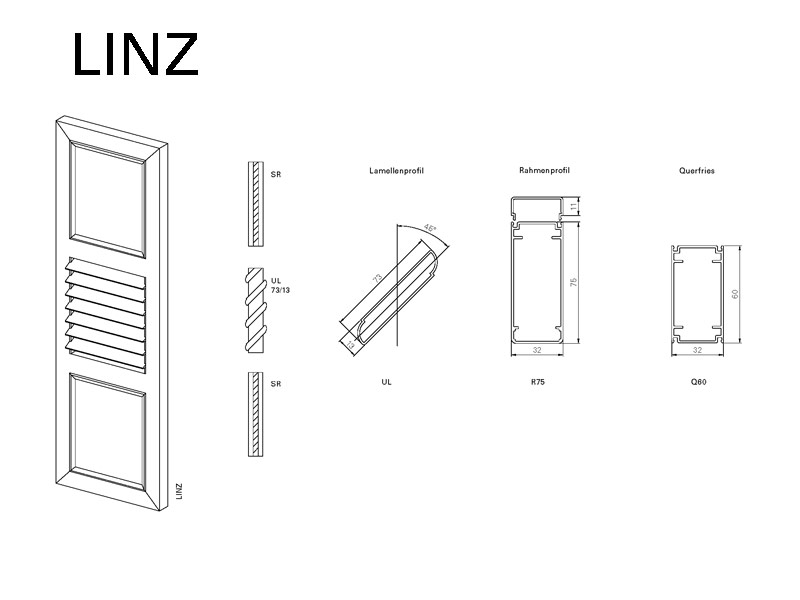

Rahmenprofil
75 × 32 mm stranggepresstes Aluminiumhohlkammerprofil
Lamellenprofil
73 × 13mm stranggepresstes Aluminium
Lamellenträgerprofil
32 × 11 mm stranggepresstes Aluminiumprofil
Querfriesprofil
60 × 32 mm stranggepresstes Aluminiumhohlkammerprofil
Füllung
Polystyrol-Hartschaumplatte mit beidseitigem Aluminiumblech
Verstellung
Verstellbare Lamellen durch mittigen Schubstangenverschluss mit Rasterstellungen
Schlagleiste
Lose mitgeliefert, Gummi schwarz oder weiß (abhängig von der Flügelfarbe)
Eckverbindungen
Aluminiumwinkel eingeklebt und zusätzlich mit Kunststoffbolzen gesichert
Optionen
Ausklinkung
Aufbauschloss
Aussteller
Easyflex
Falzleiste
Längsfries
Halbrundbogen (aufgesetzt)
Kurbelinnenöffner
Zargen
Lamellenendkappen in Flügelfarbe
Stangenschloss
Basisrahmen
Vormontage
Stichbogen hohl (aufgesetzt)
Windfalle
Stichbogen massiv (aufgesetzt)
Sonderformen (gebogenes Rahmenprofil)
