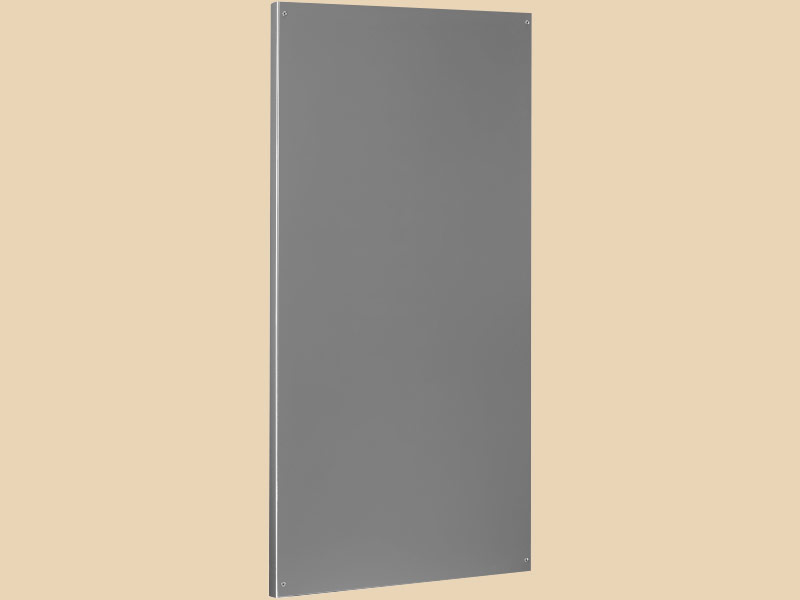

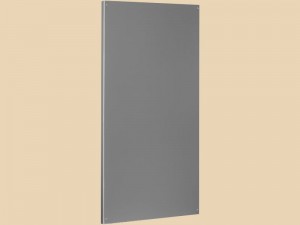

SILENCIO

O b e r fl ä c h e
Feinstruktur-Matt (Standard), Seidenglanz, Matt
Pulverbeschichtung 200 °C vor dem Zusammenbau
Farben
RAL Classic, RAL Design, NCS, VSR
Dekore
Holz, Stein, Rost
Hinweise
Entwässerungsbohrung unten im Rahmen Schalldämmwert R W = ca. 28 dB
(abhängig von der jeweiligen Bausituation)
Bedingt durch die bauliche Einbausituation wie z.B. Fassadenoberfl äche, Laibungstiefe,
Fensterfl äche oder Ladengröße können die Werte abweichen und müssen über eine
gesonderte projektindividuelle Prüfung nachgewiesen werden.
Nur 1-läufi g möglich
Führung unten: Typ B – durchgehende Führung
Bedingt durch die Sonneneinstrahlung, z.B. auf der Südseite eines Gebäudes und der
kühleren Innenseite zum Fenster, kann es bei diesem Modell zu einer leichten Biegung
des Ladens kommen. Das bedeutet, daß das Aluminiumblech, welches zur Sonne gewandt ist,
sich bei Hitze ausdehnt (Ausdehnungskoeffi zient bei Aluminium) und das Aluminiumblech
zur Fensterseite unverändert bleibt. Dabei kann es zu einer leichten Biegung des Fensterladens,
dem sogenannten „Bimetall-Effekt“, kommen. Die dadurch entstehende Schwindung des Flügels
in der Höhe beträgt max. ca. 1,3 mm und hat keinen Einfluss auf die untere Führung, da die
Überdeckung des unteren Schiebeladenführungsprofi l zum Führungs-T-Profi l bei richtiger
Montage ausreichend vorhanden ist. Diese Biegung von max. 15 mm in der Mitte des Flügels, bei
einer Flügelgröße von ca. 2500 mm und eines Temperaturunterschiedes von ca. 45° C, geht bei
Temperaturausgleich wieder in die Ursprungsposition zurück. Da es sich hierbei um einen normalen
bauphysikalischen Vorgang handelt, hat diese Ausgangsposition keinerlei Einfl uss auf die Qualität
des Materials und dessen Handhabung.

---















---

Maße min./max.
Breite: 550 bis 1300 mm,
Höhe: 800 bis 2500 mm
Gewicht
12kg/m²

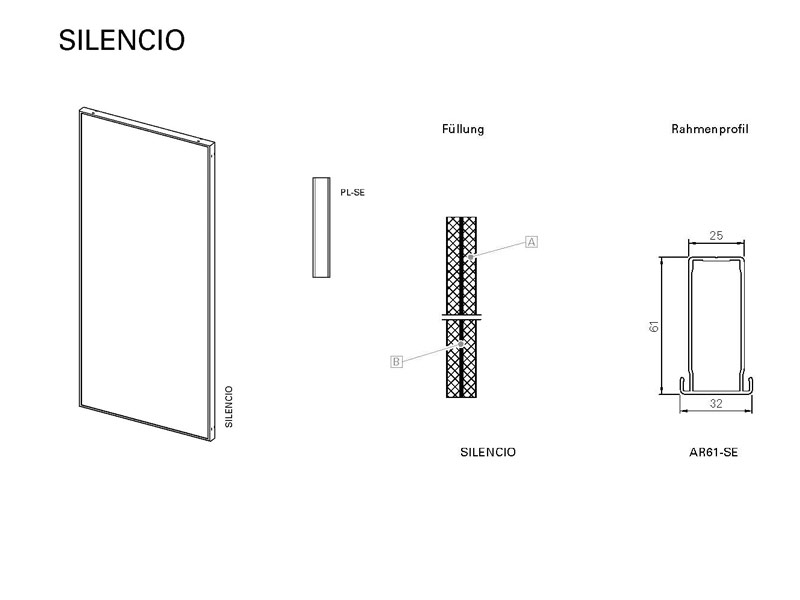

Rahmenprofil
61 × 32 mm stranggepresstes Aluminiumhohlkammerprofil
Füllung
Schallschutzplatte A aus extrudiertem Polystyrol-Hartschaum inkl. Schalldämmkern
B 2 × 1 mm Aluminiumplatte, beidseitig gesteckt und verpresst
Eckverbindung
Aluminiumwinkel eingeklebt, mit sichtbaren Einkerbungen im Rahmen außen
Optionen
Elektroantrieb

---
